3in 1 material de aço inoxidável de vidro da máquina de engarrafamento 6000kg da água 8.63kw



3in 1 máquina de engarrafamento de vidro 6000kg da água 8.63kw, material de aço inoxidável











Introdução

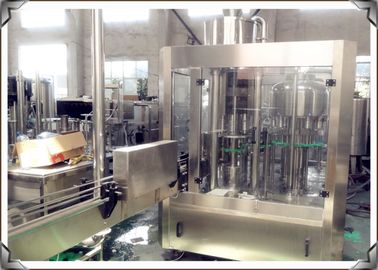

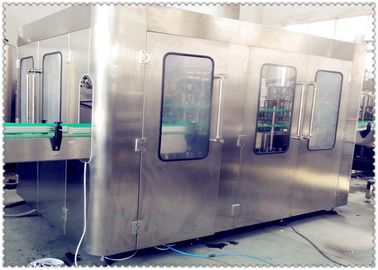

A máquina de enchimento da água mineral da série do CGF de JIAYUAN e a maquinaria de empacotamento são um produto novo auto-em desenvolvimento por nosso departamento do R&D para cumprir a exigência de procuras do multi-uso para nossos clientes. A máquina de enchimento da água mineral é consistida queenche-caping tudo junto. Pode encher a água mineral, água pura e destilar adpots da máquina de enchimento da água mineral do CGF da água etc. JIAYUAN o projeto da suspensão. Permite que a máquina encha o tipo diferente das garrafas. É usada normalmente como a máquina de enchimento da água mineral. Contudo, pode igualmente ser usada para a garrafa do ANIMAL DE ESTIMAÇÃO da suficiência com suco e chá de fruto na alta temperatura simplesmente pela válvula do tha da mudança. Pode ser conectada com nossa outro faz à máquina para formar a linha de produção de enchimento da água mineral.





Aplicação

Esta máquina de enchimento da água é usada na produção de bebida não-carbonatada, tal como a água mineral e água refinada, etc.

1. O gargalo de suspensão que aperta o projeto faz o estábulo da garrafa durante as condições moventes de alta velocidade. Mudando algumas peças, pode encontrar a necessidade de tipos diferentes de garrafas facilmente.

2. A nova geração de garra de aço inoxidável é adotada e as garras não têm nenhum contato com o arew acima da linha de parafuso de garrafa. Os bocais na garra podem garantir a lavagem completa do interior da garrafa.

3. A tecnologia avançada do enchimento de gravidade usada nesta máquina faz o enchimento rápido, constante e exato.







Característica

• Os adpots da máquina de enchimento da água mineral avançaram o controle de relação da humano-máquina. Componentes-chave internacionais de alta qualidade do nome comercial
• A estrutura do coletor do pescoço da garrafa da suspensão permite à mudança da máquina o tipo da garrafa facilmente. Mudando as válvulas, igualmente pode ser usada como a máquina de enchimento quente
• O tipo da mola que enxágua o coletor pode lavar tanto dentro como fora da garrafa
• O mecanismo de enchimento da água da pressão da precisão alta, assegura a altura e a qualidade do enchimento da água

Parâmetro técnico

	CGF24-24-8	CGF32-32-10	CGF40-40-12
Produtividade	8000-10000 BPH	12000-15000 BPH	16000-18000 BPH
Enxaguando a cabeça	24	32	40
Cabeça de enchimento líquida	24	32	40
Cabeça tampando	8	10	12
Volume da garrafa	350ml~2000ml±10ml	350ml~2000ml±10ml	350ml~2000ml±10ml
Diâmetro da garrafa	φ50-90 milímetro	φ50-90 milímetro	φ50-90 milímetro
Altura da garrafa	150-310 milímetros	150-310 milímetros	150-310 milímetros
Tolerância de enchimento	±2%	±2%	±2%
Tamanho do tampão	tampões do padrão do PE de 28mm e de 30mm	tampões do padrão do PE de 28mm e de 30mm	tampões do padrão do PE de 28mm e de 30mm
Pressão de ar	0,5 MPa	0,5 MPa	0,6 MPa
Consumo do ar	500 L/MIN	500 L/MIN	500 L/MIN
Consumo de água de enchimento	6 m3/h	7,5 m3/h	9 m3/h
Enxaguando o consumo de água	2 m3/h	2,5 m3/h	3 m3/h
Poder do motor	4kW	7.5kW	7.5kW
Tensão	380V	380V	380V
Dimensão	(L×W×H) 3194×2054×2560mm	(L×W×H) 3937×2846×2560mm	(L×W×H) 4940×3755×3200mm
Peso	5300kg	8000kg	12000kg
Princípio de enchimento	Enchimento de gravidade	Enchimento de gravidade	Enchimento de gravidade











1) A roda giratória é inteiramente uma estrutura AISI304 soldada de aço inoxidável.

2) A máquina aplica a braçadeira original da garrafa da reviravolta, que é uma inovação de nossa empresa. Esta braçadeira da garrafa prende a garrafa na posição do pescoço, evitando a contaminação da linha da boca da garrafa causada pelo bloco de borracha do prendedor de uma braçadeira tradicional da garrafa. Feito de AISI304 de aço inoxidável, esta braçadeira da garrafa é higiênica e durável.

3) O bocal de pulverizador de atomização da eficiência elevada instalado na tecnologia de incorporação da braçadeira da garrafa de castrar sistemas Co. Ltd., é capaz de limpar qualquer peça da parede interna da garrafa, e igualmente salvar a enxaguadela da água









Parte de enchimento



1) O enchimento é projetado e fabricado com a aplicação da tecnologia de Itália, fornecendo

garantia do hardware para fixar a qualidade de produto e reduzir a perda.

2) A roda giratória é feita inteiramente de AISI304 de aço inoxidável.

3) As válvulas de enchimento são projetadas e fabricadas com a tecnologia alemão, feita de AISI316L, caracterizando a precisão de enchimento da elevação e a velocidade de enchimento da elevação.

4) As garrafas são aumentadas e abaixadas pelo cilindro de levantamento controlado came. O mecanismo da abertura da válvula é atuado pelo cilindro do ar.

5) Todos os arbustos deslizantes da manutenção anticorrosiva de Igus do uso do dispositivo de levantamento (Alemanha) livre

carregamento.







Parte tampando







1) O capsulador é a maioria de parte precisa em 3 em 1 máquina de enchimento, porque a qualidade do ismo da máquina importante para qualidade running da credibilidade e de produto.

2) A trilha da tampa tem o dispositivo para impedir que a tampa da reversão passe e para selecionar a tampa da reversão. Entrementes o interruptor fotoelétrico pode parar a máquina automaticamente quando não há nenhuma tampa na trilha, por que pode evitar a garrafa sem tampa eficazmente.

3) Igualmente tem o interruptor do controle da garrafa. Junto com o cilindro na junção da trilha da tampa e do elevador da tampa, podem controlar o fluxo da tampa e pará-lo caso que nenhuma garrafa para reduzir a quantidade de tampa.

4) Maneira sem centro altamente eficaz para o tampão que classifica para reduzir a abrasão.











Características da máquina de engarrafamento/linha/equipamentos:



(1) esta linha de enchimento da bebida da série, linha de empacotamento, linha de produção linha de produção recolheu o lavagem, o enchimento, tampar, etiquetar e as máquinas de embalagem junto.



(2) é apropriado para tipos da produção da bebida, como o suco, produção do chá, simultaneamente muda somente alguma peça sobresselente, a seguir pode ser usada na água pura, linha de produção da água mineral.



(3) adota gravidade normal avançada da pressão para encher-se, o efeito de enchimento são rápido, constante, quase e equipado com o sistema recirculador material, realize para trás o fluxo independentemente, não o contrato com material e evitação da segunda poluição e da oxidação.



(4) este equipamento pode satisfazer com o pedido do arquivamento de mais baixa de 95 enchimentos, válvulas de enchimento e materiais quentes das tubulações são de acordo com o padrão do saneamento, ao mesmo tempo.



(5) a relação da auto-limpeza do CIP lá é água do RO que enxágua o dispositivo antes de tampar assegura-se de que boca da garrafa esteja limpa. Nós adotamos a cabeça tampando do torque magnético.



(6) a máquina de etiquetas é projetada por nosso auto com quadro de aço inoxidável.



(7) a máquina de embalagem quente do psiquiatra adotou partes importadas original de Alemanha, Japão. É fácil ajustar para o tamanho diferente da garrafa e do pacote.



(8) a linha de enchimento da bebida inteira adota a relação da humano-máquina, o tela táctil, do computador do PLC controlador e outras tecnologias avançadas. Com automático inspecione o sistema de temperatura do arquivamento automático, tampões que fornecem o material, alarme de alta temperatura, parada programada de baixa temperatura e o retorno automático, nenhuma garrafa, nenhum enchimento, espera quando a falta da garrafa, faltando tampa a parada programada e assim por diante, não realiza nenhuma garrafa, nenhum enchimento.













Nossos serviços



1) Uma garantia do ano para o sistema inteiro.

2) A instalação e eliminação de erros livres de equipamento.

3) Após um ano, nós podemos ajudá-lo a manter a máquina e os acessórios são fornecidos somente um o preço de custo.

4) Nós podemos proporcionar o serviço do estágio e ajudá-lo a treinar o operador e o mecânico.

5) Tecnologia de produção da bebida e configuração livres do processo.

6) Nós podemos ajudá-lo a projetar a linha de produtos, oficina e a fornecer o projeto da volta-chave.
